星形三角形連接法用于慣性矩大的電機的運轉．并可對三角形運行的離心泵異步電動機的起動電流進行限制。
星角降壓啟動原理:

    離心泵電動機采用星形三角形連接方式時，先將電樞繞組接成星形并與電網相連，待電機運行接近至額定轉速時，再轉換成三角形連接。此時．理淪上只需要注意隨轉速變化的三角形接法的電機繞組。通過此方式可將星形三角形連接起動電流降至三角形直接連接剛的電流的1/3．起動轉矩也為三角形直接連接時的1/3 。請參見星角降壓啟動原理圖的圖2和圖4。
    星形三角形連接法只能用于繞組端部．而不是進行內部連接．用于外部有引出線的力矩電動機。只能存電動機加速運轉剛才允許采用星形連接法．否則無法起到降低起動電流的作用。星形連接時達到的起動轉矩必須足夠用于使電動機加速至額定轉速。可人工或自動完成星形連接到三角形連接的轉換。
    在實踐中，通過保護接地線來完成星形三角形連接，該保護電路可使相線和中性點之間的電動機繞組首尾端部進行接法轉換。這兩種運行狀態在電動機運轉過程中是相互聯結的。可通過時間繼電器來完成功換時間的自動控制。請參見星角降壓啟動原理圖3
    在從星形連接轉換成三角形連接時，會出現對耦合部件產生機械應力的電流峰值和轉矩峰值。只能使用軟起動器或變頻器等電子設備，才能實現電機的軟起動和軟制動。

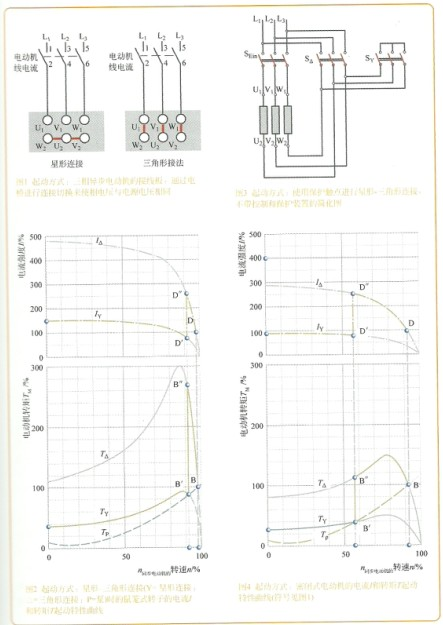

星角降壓啟動原理圖_星角降壓啟動電路圖如下:

星角降壓控制柜適應與各種管道離心泵系列產品但是不能用于潛水泵產品。
