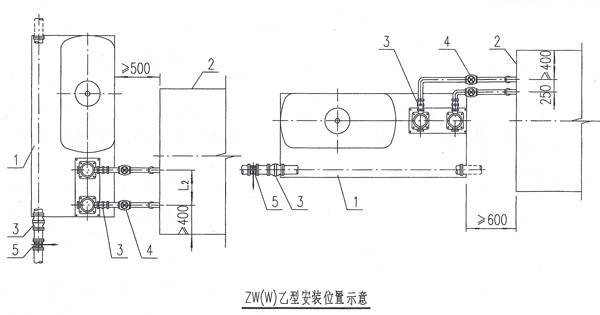

臥式增壓穩壓設備設計圖可查看ZW臥式增壓穩壓設備組裝圖。該設備安裝及連接示意請參照下圖進行：

說明：
1.設備明細：1.臥式增壓穩壓設備  2.高位水箱或水池 3.可曲繞橡膠接頭 4.截止閥 5.蝶閥
2.設在屋頂水箱間或底層水泵房的ZW(W)設備其安裝位置可參考本圖所示

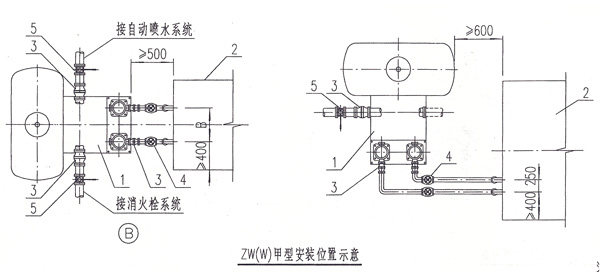

3.本設備供消防栓和自動噴水兩套系統共用時，在其出水管上設閥門分別與兩系統連接，見圖B所示
4.本設備有兩路出水管，實際工程中可根據需要任選一路，另一路用盤堵封嚴
